一 、功能要求
1、設備符合的規范名稱和條款如下:
(1)TSGT7001-2023《電梯監督檢驗和定期檢驗規則》A1.3 試驗、A2.3 試驗及甘肅省特種設備檢驗檢測研究院要求的相關音像記錄工作。
(2)TGST7008-2023《電梯自行檢測規則》檢測項目全過程音像記錄工作。
(3)甘市監發【2023】189 號《甘肅省市場監督管理局關于做好電梯新版檢規和檢測規則 實施工作的通知》第二款關于自行檢測(四)檢測工作的有關要求第 3 條為保障檢測工 作質量,電梯檢測單位應對檢測規則附件 A 中相關試驗項目的試驗過程進行音像記錄,
音像記錄應能有效識別檢測人員身份、電梯唯一性標識、試驗內容等信息,且至少保存 1 年。
2、設備滿足以下拍攝的各項檢驗(含檢驗檢測全程音像記錄)但不限于:

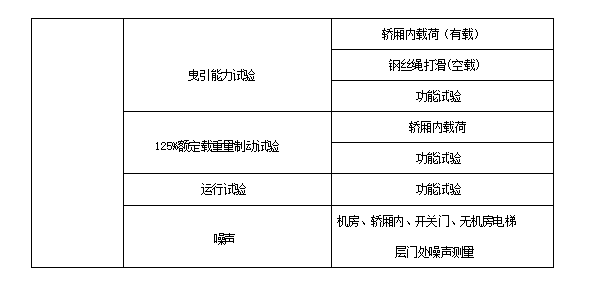

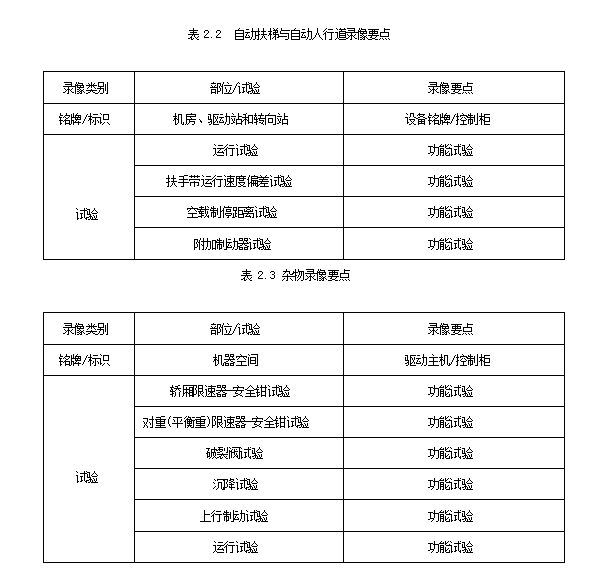

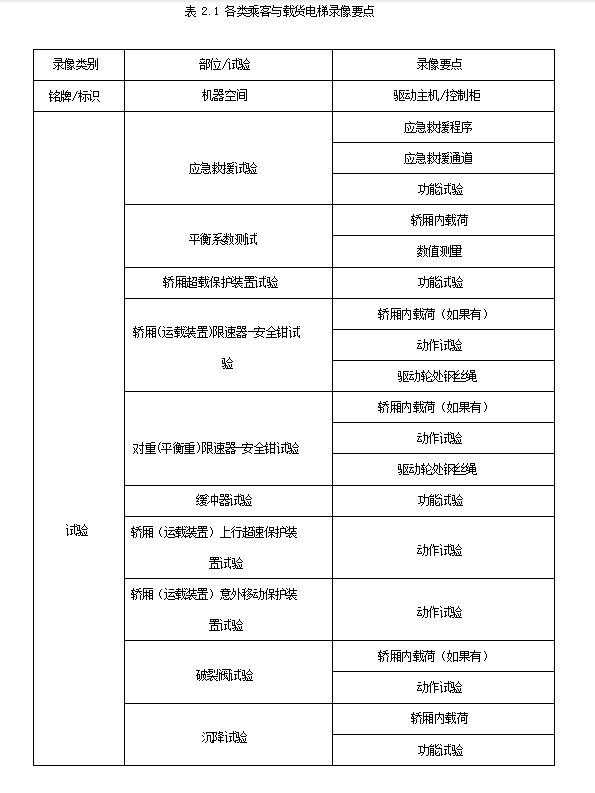

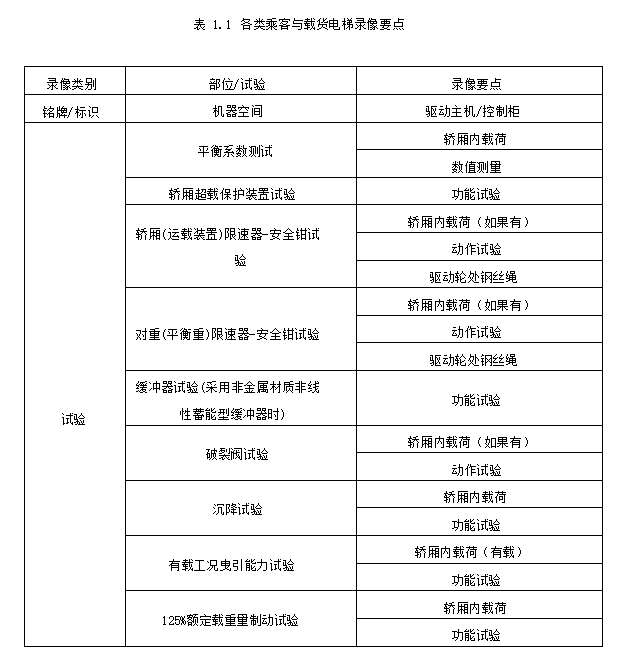

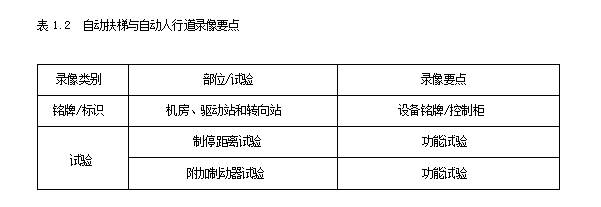

電梯檢驗錄像要點






二、功能特點
1、設備支持檢驗系統對接
2、設備軟硬件永久免費持續升級
3、視頻按需求存儲:本地存儲(攝像頭可插 SD 卡)、控制終端存儲、硬盤存儲、云存 儲、服務器存儲等;云存儲、服務器存儲方式支持一鍵上傳,后臺管理數據功能。
4、設備在轎底、機房、底坑均可便捷安裝固定
5、操作軟件支持個性化功能及布局定制
6、設備配置專業終端兼容主流系統
7、支持自定義水印功能
8、1080P 全新數字技術
9、無需人工剪輯
10、超強信號實時傳輸無懼井道屏蔽
11、設備支持一鍵上傳無需后期編輯并支持本地存儲
12、現場井道外多機位實時畫面同屏
13、固定式高清夜視帶有雙 LED 燈
14、攝像頭支持遠程水平及垂直旋轉,實現全方位無死角拍攝。
三、性能特點
1、檢驗系統對接:
1.1 設備支持與甘肅省特種設備檢驗檢測研究院檢驗檢測系統對接,影音資料可直接上傳至 系統檢驗檢測報告中,可在原始電子報告中直接查看并調取影音資料。
2、現場安裝:
2.1、設備配備多種配件,支持多種安裝方式,全面滿足電梯使用現場。
2.2、結構設計:拍攝儀器可選擇三角支架、磁吸、卡具等多種方式靈活運用。
2.3、電池容量:大容量電池和低能耗芯片設計,配備箱內充電系統,設備不用時放入箱 內可及時補充電量。
3、軟件操作:
3.1、功能均在軟件內操作實現,無需切換其他軟件實現。
3.2、軟件布局清晰,簡潔易操作,功能齊全。可對檢驗項目實現全面拍攝,視頻、音頻 同步拍攝并記錄。
3.3、軟件各項功能及布局支持免設計費個性化定制。
3.4、遠程操控:軟件內支持遠程終端顯示并且通過遠程終端可控制設備進行實時在線拍 攝照片或錄制視頻,可控制單獨攝像頭錄制,也可進行多路同步錄制。
3.5、支持多位置同步拍攝功能:對于要求多位置同步拍攝的試驗,可根據實際需要選擇多個 攝像頭聯合拍攝(亦可調用手機或平板攝像頭作為其中一個拍攝畫面)。
3.6、軟件內可以實現遠程遙控攝像頭水平及垂直旋轉全方位無死角拍攝,攝像頭畫面通 過終端電梯影音記錄專用軟件實時同步顯示,并且通過軟件可操控單個及多個攝像頭錄 像、拍照等,拍攝時可選擇是否錄制聲音。實現拍攝時人機分離,保證使用人員人身安 全。
3.7、信息管理:可在電梯影音記錄專用軟件內設置檢驗檢測單位、人員、地點、設備編號等信息并在視頻錄制完成后自動生成帶有相關信息的視頻。
3.8、自動掃描及信號傳輸:打開電梯影音記錄專用軟件可自動掃描可用錄像采集器,支 持設備預覽畫面。超強通訊技術可確保復雜工況下,底坑、井道及機房信號暢通,視頻 畫面清晰流暢。
3.9、視頻文件保存命名方式多樣可選,并支持個性化定制, 自定義水印內容。
3.10、結果頁面支持關鍵詞檢索視頻文件功能,并支持多種排序方式。
3.11、軟件支持檢測數據,檢測完畢后,實現數據一鍵上傳至云端、網絡存儲器、本地 存儲等,安全資源集中管理,可根據用戶要求定制與用戶所用系統對接,輸出的視頻資 料可直接上傳至用戶所用系統,儲存路徑可根據用戶指定。
3.12、設備支持多平臺運行。APP 免費安裝及后期升級,APP 升級上架且鏈接網絡后可自動 在 APP 上檢查更新。
3.13、賬戶安全性保證,登錄賬戶時效管理,采用用戶密碼、校驗碼、手機短信等多種 驗證方式。
4、硬件:
4.1、設備配備 3 只攝像頭,可調用手機攝像頭,可適應多種復雜現場環境,可通過終端進行 遠程控制進行在線采集影音資料。
4.2、全套設備小巧便攜,性能穩定,工作可靠。
4.3、暗光拍攝:具有紅外夜視和照明補償功能,滿足例如轎廂緩沖器等照明較暗的實驗 場所拍攝。
4.4、后期軟件免費升級,硬件更新按照成本價終身免費升級。
4.5、攝像頭及信號發射器同時支持 typeC 充電模式及磁吸充電模式。
5、視頻錄制:
5.1、錄制形式:支持多路攝像頭視頻合成錄制為一個視頻文件同屏顯示(1/2/3/4 攝像 頭畫面同屏),也可同屏顯示錄制,分別按照攝像頭 1/2/3/4 儲分別儲存為多段影音錄 像。
5.2、保存的視頻具有時間水印顯示,視頻拍攝時間可追溯,同時可輸入自定義水印,支 持文字編輯或者不添加水印,每個攝像頭可單獨設置水印內容(若滿足需提供軟件截圖 佐證)。
5.3、錄制結果:在線采集影音資料,整個試驗過程中可自由選擇任意時間開始及結束, 避免錄制無用時間,錄制后無需任何剪輯工作,結束既是檢規要求內容, 自動過濾大部 分無用時間,避免浪費儲存空間資源。先進數字視頻技術 1080P 高清影音 30 秒的影音資 料大小控制為不超過8M。
5.4、設備支持高清及夜視功能,科學防抖設計,符合檢驗檢測工作特性,對拍攝過程中的抖 動進行修正。
6、視頻同屏錄制:
6.1、同屏錄制:支持多路攝像頭視頻合成錄制為一個視頻文件同屏顯示(1/2/3/4 攝像 頭畫面同屏)。
6.2、分屏錄制:同屏顯示錄制,分別按照攝像頭 1/2/3/4 儲分別儲存為多段影音錄像。
6.3、同屏時視頻畫面內有試驗名稱、檢驗單位、檢驗人員、維保單位、使用單位名稱、 電梯品種或類別、設備編號等關鍵信息,并且在開始測量界面可一鍵調用用戶信息,可 實現任意編輯。
7、視頻上傳:
支持多種視頻存儲方式:
7.1、導出方式多樣可單選、多選或全選后進行本地終端導出。
7.2、支持儲器保存,可選配存儲器空間大小。
7.3、支持一鍵云服務器上傳。必要時,可開源代碼將軟件嵌入用戶單位 APP。
7.4、專用軟件支持視頻文件保存、查看、檢索、刪除等功能。
8、設備充電
8.1、配備兩種充電方式:一體充電箱無線充電、Type_C 口單獨充電。
8.2、充電箱配有移動電源,滿足 24 小時檢驗任務
8.3、儀器箱充電,減少數據線攜帶,方便工作開展
8.4、每臺攝像頭可單獨使用 Type-c 線充電使用
技術參數
1、攝像頭像素:采用≥400 萬像素 1/3 英寸 CMOS 高清攝像頭
2、畫面質量:支持拍攝時在控制終端至少可選擇 480P、720P、1080P 畫質
*3、夜視:支持紅外夜視自動轉換
4、補光:固定式攝像頭配有雙 LED 補光燈,可手動選擇開啟關閉
5、攝像頭連接方式:多設備自動連接,無需每次配置,同時顯示多個畫面影像
6、攝像頭調整方式:手動調整、終端遠程控制攝像頭水平及垂直旋轉全方位無死角拍攝
*7、攝像頭固定方式:旋轉式攝像頭自身帶有強磁底座無需安裝支架,固定式攝像頭可 搭配任意支架使用。
*8、傳輸距離:>150m
9、對焦:物理對焦
10、存儲方式:本地存儲(攝像頭可插 SD 卡)、控制終端存儲、硬盤存儲、云存儲、服務器存儲等多模式;支持一鍵上傳功能。
*11、遠程遙控:可遠程控制攝像頭水平及垂直旋轉全方位無死角拍攝,開始錄制,停止 錄制,結束錄制等功能。
12、傳輸方式:局域網無線傳輸和 5G 網絡
13、操控系統平臺:Android 系統,可實現雙移動終端同時連接,同步操控。
14、充電方式:磁吸充電、Type_C 口單獨充電、Type-C 口專用充電箱。
15、充電箱:自身配有大容量電池,滿足 24 小時檢驗任務;可同時給攝像頭、信號發射 器進行磁吸充電,每組充電均有電量提示燈;充電箱配有獨立控制開關,可選擇箱體充 電的同時亦給攝像頭充電。
16、電池:至少 3.7V 鋰聚合物電池,攝像頭帶有電量顯示。
17、攝像頭通過“ 電磁兼容性檢測報告 ”、“環境可靠性檢測報告 ”。
18、工作溫度:-20-50℃
19、控制終端參數:安卓系統控制終端。
(五)儀器配置
控制終端 1 套(含專用軟件)、攝像頭x3(旋轉式、固定式自由搭配)、專用配件、專用充電線
